Qué es un tablero eléctrico y por qué es clave en cualquier instalación

Cuando pensamos en una instalación eléctrica, es fácil imaginar cables, contactos y luminarias. Pero el verdadero “cerebro” que organiza, protege y permite operar todo el sistema suele estar concentrado en un solo lugar: el tablero eléctrico . Sin él, una instalación queda expuesta a fallas difíciles de localizar, riesgos de sobrecarga y una operación poco práctica para el día a día.

En este artículo te explico qué es un tablero eléctrico , cómo funciona, qué partes lo componen y por qué es una pieza clave tanto en casas como en comercios e industrias. Si alguna vez te has preguntado por qué “se botó la pastilla” o cómo se protege un circuito, aquí encontrarás las respuestas.

Un tablero eléctrico (también llamado tablero de distribución o centro de carga ) es el conjunto donde se recibe la energía proveniente del medidor o acometida y se distribuye hacia los distintos circuitos de una instalación. Su función es ordenar el suministro eléctrico y, al mismo tiempo, integrar dispositivos de protección y maniobra (encendido/apagado) para cada circuito.

En términos simples: es el lugar donde “nace” cada circuito que alimenta luces, contactos, aire acondicionado, bombas, refrigeración o maquinaria. Cada salida del tablero se protege con un interruptor termomagnético (lo que muchas personas llaman “pastilla”), diseñado para desconectar si detecta una condición peligrosa.

Además de proteger, el tablero ayuda a organizar la instalación: permite identificar qué circuito corresponde a cada área o equipo. Esto vuelve más rápido el mantenimiento y reduce errores cuando se requiere cortar energía en una zona específica.

Pregunta rápida: ¿alguna vez has necesitado apagar “solo la cocina” sin dejar a oscuras toda la casa? Un tablero bien planeado y etiquetado permite justo eso.

La razón principal es la seguridad . El tablero es el punto donde se instalan protecciones que actúan en milésimas o segundos frente a condiciones anormales: sobrecargas, cortocircuitos o fugas de corriente. Sin estas protecciones, el riesgo de calentamiento de conductores, daños a equipos e incluso incendios aumenta de forma importante.

La segunda razón es el control operativo . En instalaciones modernas, el tablero permite segmentar cargas: iluminación por áreas, circuitos dedicados para equipos de alta demanda, y espacios para crecer a futuro. Esto evita que todo dependa de un solo interruptor y mejora la continuidad del servicio.

La tercera razón es el diagnóstico . Cuando ocurre una falla, el tablero funciona como un “panel de control” que revela dónde está el problema: si se dispara una protección específica, esa señal te guía al circuito afectado. Esto reduce tiempos de detección y evita intervenciones innecesarias.

Aunque existen muchas configuraciones, la mayoría de los tableros comparte elementos esenciales. El primero es el interruptor principal , que permite cortar la energía de todo el tablero. En una emergencia o durante mantenimiento, este dispositivo es el punto de desconexión más importante.

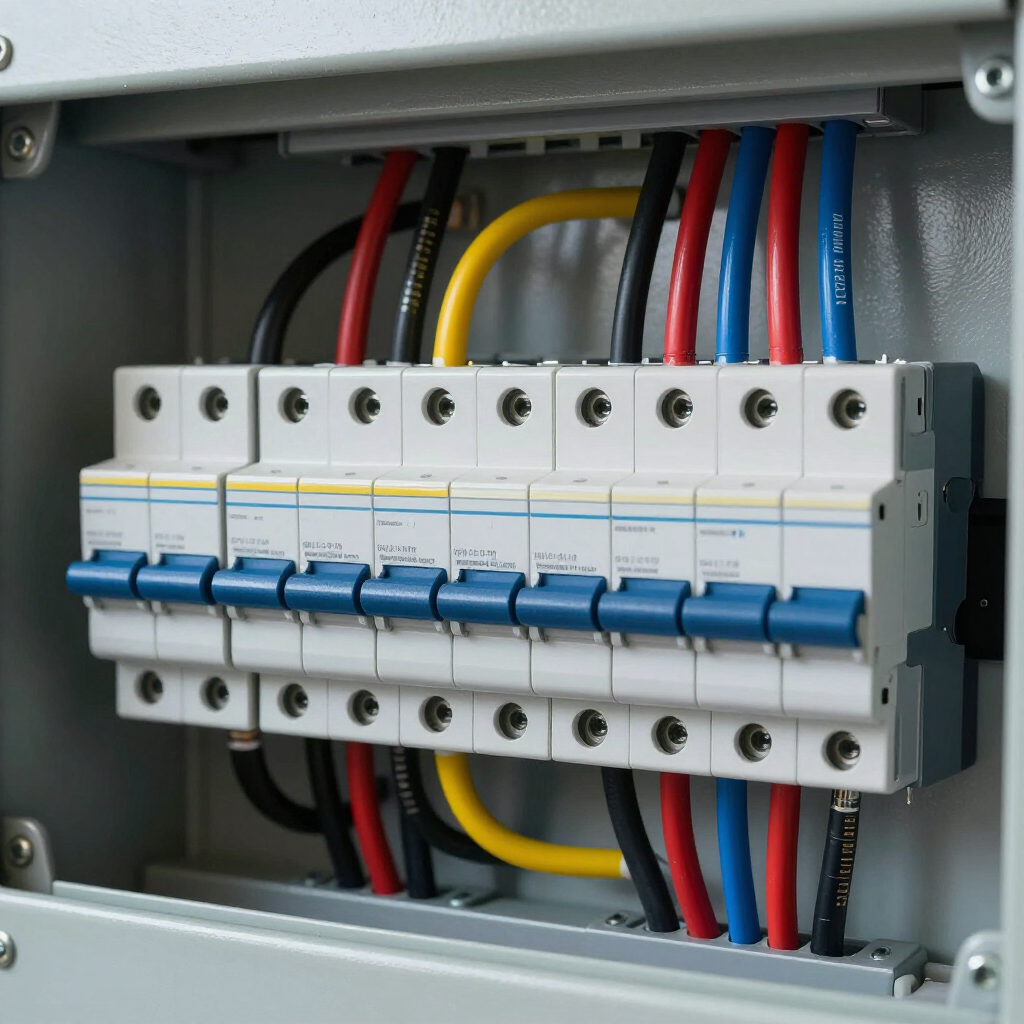

El segundo conjunto son los interruptores termomagnéticos (uno por circuito). Están calibrados para abrir el circuito si la corriente supera un umbral (sobrecarga) o si aparece un pico muy alto (cortocircuito). Elegir bien su capacidad y curva es crucial para que protejan sin disparos molestos.

En instalaciones donde se busca mayor protección de personas, suele incluirse un interruptor diferencial (RCD/GFCI). Este dispositivo detecta fugas de corriente hacia tierra y corta rápidamente para reducir el riesgo de choque eléctrico, especialmente en áreas húmedas o con equipos metálicos.

Otros elementos comunes son: barras de neutro y tierra , peines o embarrados de alimentación, canalización interna ordenada y, muy importante, una identificación clara de circuitos. ¿Tu tablero tiene etiquetas legibles para cada área?

En viviendas, lo más común es el centro de carga con interruptores para iluminación, contactos y equipos dedicados. En comercios, se pueden requerir tableros con mayor número de circuitos, capacidades superiores y distribución por áreas (oficinas, almacén, producción, etc.).

En industria es frecuente encontrar tableros de potencia , tableros de control (para motores y automatización) y tableros con protecciones más especializadas. También puede haber tableros seccionales: uno principal y varios secundarios para reducir caídas de tensión y mejorar la selectividad de protecciones.

La selección del tipo de tablero depende del tipo de suministro (monofásico o trifásico), la demanda, la criticidad de los equipos y la necesidad de crecimiento. Un error típico es instalar un tablero “justo” sin espacio para futuros circuitos, obligando luego a modificaciones costosas.

Un tablero eléctrico no es solo una caja con interruptores; su desempeño depende de cómo se diseña y se instala. Una buena práctica es dimensionar conductores y protecciones correctamente, evitando sobrecargas y calentamientos. También es clave respetar normas y recomendaciones del fabricante para el montaje, canalización y torque de conexiones.

La organización interna importa: cableado ordenado, rutas limpias y terminales bien colocadas reducen falsos contactos y facilitan el mantenimiento. Las conexiones flojas son una causa frecuente de puntos calientes; por eso, revisiones periódicas (sobre todo en comercios e industria) ayudan a prevenir fallas.

En mantenimiento, conviene revisar: estado de interruptores, señales de calentamiento, oxidación, humedad, presencia de polvo excesivo y funcionamiento del diferencial (si existe). Y, por supuesto, cualquier intervención debe realizarse con procedimientos seguros y por personal calificado.

El tablero eléctrico es la pieza que distribuye, protege y permite controlar toda la energía de una instalación. Su correcta selección e instalación reduce riesgos, protege equipos y facilita el mantenimiento, tanto en una casa como en un negocio o una planta industrial.
